VIGAS

Las vigas vienen en diferentes formas y tamaños y son elementos estructurales que soporta la carga al resistir la flexión de las fuerzas hacia abajo, su tramo horizontal es mucho más ancho que su ancho o profundidad.

Los tipos más comunes se asemejan a una letra mayúscula I o una H, se utilizan generalmente en la construcción, ingeniería civil, maquinaria pesada, construcción de camiones y otras tareas de servicio pesado.

La Viga se usa principalmente para soportar estructuras pesadas y está disponible en variedades de aluminio, acero inoxidable y laminado en caliente.

Designación y terminología:

• En los Estados Unidos, las vigas de acero se especifican comúnmente utilizando la profundidad y el peso de la viga, por ejemplo, una viga "W10x22" tiene aproximadamente 10 pulgadas (25 cm) de profundidad (altura nominal de la viga en I desde la cara exterior de una brida a la cara externa de la otra brida) y pesa 22 lb / ft (33 kg / m), cabe señalar que la sección de brida ancha a menudo varía de su profundidad nominal, en el caso de la serie W14, pueden tener una profundidad de 22.84 pulgadas (58.0 cm).

• En México, las vigas de acero se especifican comúnmente utilizando la profundidad y el peso del haz en términos métricos, por ejemplo, una viga "IR250x33" tiene una profundidad de aproximadamente 250 mm (9,8 pulgadas) altura (de la viga IPS de patín a patín por el exterior) y pesa aproximadamente 33 kg/m (22 lb / ft).

Como se leen las dimensiones:

Altura (peralte) (A) X Espesor (alma) (B) X Patín (C)

M = Viga de Acero Junior
IPS = Viga IPS
IPR = Viga IPR
H-Pile = Viga H-Pile

p13

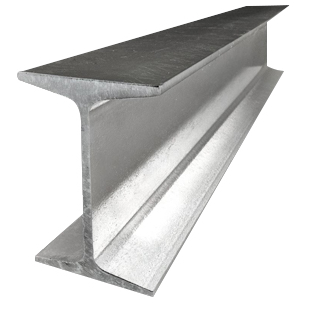

La viga W o H es una viga estructural hecha de acero laminado, es increíblemente fuerte y recibe su nombre porque se ve como una H mayúscula en su sección transversal, la viga W o H tiene bridas m... Más información

p13

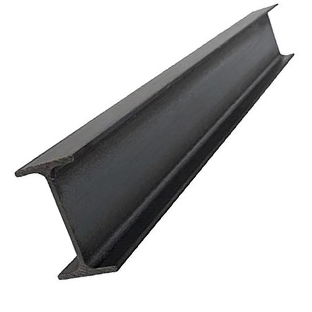

La viga en I tiene bordes cónicos donde una viga en W no. Recibe su nombre por el hecho de que parece una I mayúscula cuando la ve desde su sección transversal, con una viga en I, la altura de la s... Más información
